一．系統選型及結構
系統機具選型：客戶的管理需求決定了機具采用預付費方式，機具具備聯網通訊控制功能，鑒于現場環境和機具分布情況，機具采用有線485通訊方式，根據系統設置單價，將租戶預繳的水費、電費換算為水量、電量預存到水表、電表的存儲器中，租戶用電、用水，機內計量信號反饋給CPU，從預存電量、水量中扣減。
系統網絡技術選型：考慮到物管公司希望能夠方便地獲取每套房間的預付費水電量剩余情況，以便能夠及時提醒租戶繳納費用，所以在系統網絡選型時采用聯網控制方式，一方面方便在管理處直接對預付費水表、電表直接充值，另一方面也可以直接通過網絡抄表，獲取剩余水量、電量數據；
由于房間數量較多，而且分布在各個樓層，建議采用TCP/IP和485總線相結合的方式建設網絡，每個樓層配備一個網絡管控器，向上連接服務器通過內部局域網（即TCP/IP的方式），在樓層內采用485總線的方式連接水表和電表既節省網線架設的費用，又很清晰地分樓層管理，方便維護。

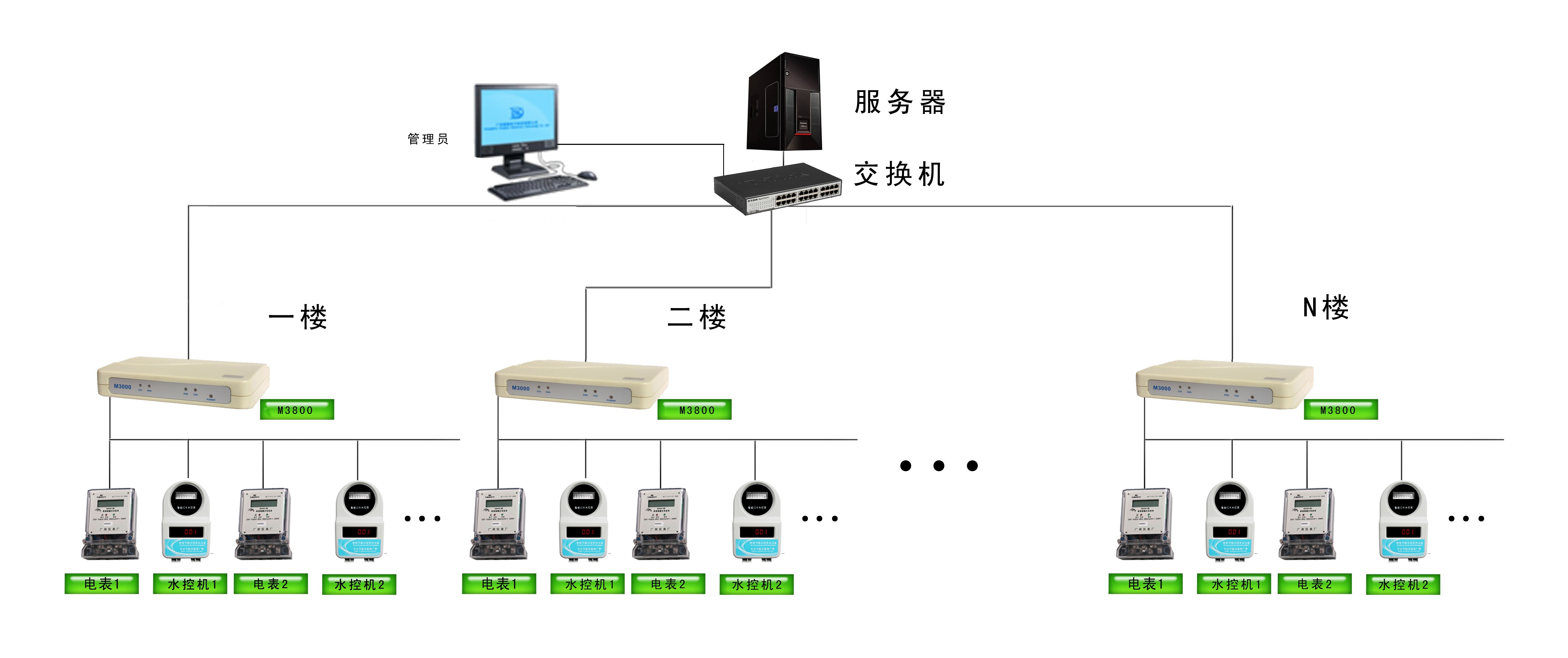

系統結構圖
二．水電預付費管控系統功能特點
1.預付費電表能按需設定某一額定電流，防止租戶擅自使用大功率電器造成線路過載；
2.能通過網絡智能控制通斷電規則，可以在租戶不及時繳納租金等費用時臨時使用網絡控制停電、停水；
3.可以通過網絡遠程抄表，用電用水情況一目了然；
4.可以實施預繳電費，控制用電；
5.管控系統配置方案可根據客戶預算靈活選擇；
6.可以提供有效手段給管理方定點統計用電情況，分析資源利用的最佳效果。
基本管理流程說明
a. 預付費流程
電表和水表都采用485與TCP/IP相結合的網絡結構與服務器電腦連接。
住戶預存款預繳水、電費時，管理員在電腦上打開預繳費管理界面，選定房間號，分別輸入預繳水費和預繳電費金額，軟件換算成電量（或者水量）度數（噸數）傳送給該房間的預付費電表（水表），加上該表未用完的度數（噸數）得到的值，更新為預繳費后該表最新剩余的度數（噸數）；
b. 余額過低報警
系統可以設置一個報警值，對于各個房間的水表電表，可以進行定時或者手動抄表，以獲取它們的剩余數值。
當該值小于系統設定的數值時，在軟件界面上標出紅色提示報警，例如當剩余電費低于10度時，電腦屏幕報警模塊顯示報表對應該房間的數字變成紅色提示報警。也可以單獨查詢調出低于某數值的房間號列表。
c．短信提醒功能
根據客戶的管理需要，可以增加自動短信提醒服務功能，可以在建立租戶檔案時留下租戶的聯系手機號碼，當剩余電量或水量低于某值時，系統自動給住戶發出短信提示，提醒預繳費充值。
d. 外接LED屏提示管理
根據客戶的管理需要，可以增加LED外接顯示屏提醒服務功能，可以在剩余電量或水量低于某值時，系統自動給LED顯示屏發出信息提示，滾動顯示需要預繳費充值的房間號。
